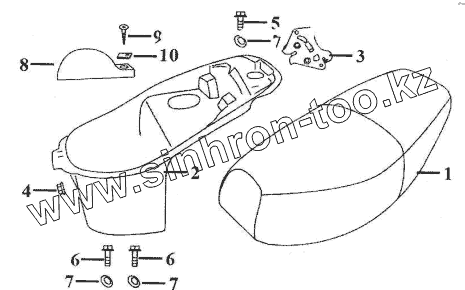

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Сидение
1
2
3
4
5
6
6
7
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 44100 | Сиденье в сборе | |
| 2 | 43811 | Багажный отсек | |
| 3 | 48340 | Основание фиксатора седла | |
| 4 | GB/T6177.1 | Гайка М6 | |
| 5 | GB/T16674.1 | Болт М6х25 | |
| 6 | GB/T16674.1 | Болт М6х25 | |
| 7 | GB/T96.1 | Шайба 8 | |
| 8 | 43812 | Накладка | |
| 9 | GB/T845 | Винт 4.2х16 | |
| 10 | QC/T330 | Гайка М6 язычковая (пластинчатая) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
