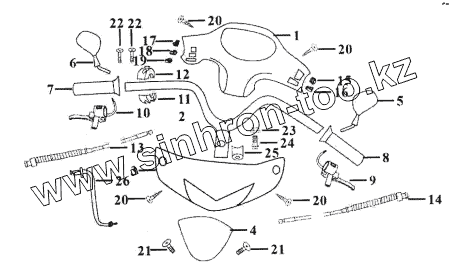

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Переключатель, трос и руль
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47212 | Закрытие руля заднее | |
| 2 | 47110 | Руль | |
| 3 | 47211 | Закрытие руля переднее | |
| 4 | 43121 | Передний обтекатель | |
| 5 | 57200 | Зеркало левое | |
| 6 | 57100 | Зеркало правое | |
| 7 | 47300 | Рычаг дросселя в сборе | |
| 8 | 47411 | Рукоятка левая | |
| 9 | 47700 | Рычаг заднего тормоза | |
| 10 | 47500 | Рычаг переднего тормоза | |
| 11 | 47314 | Нижняя крышка | |
| 12 | 47313 | Верхняя крышка | |
| 13 | 46100 | Трос переднего тормоза | |
| 14 | 46400 | Трос заднего тормоза | |
| 15 | 35130 | Переключатель «день-ночь» | |
| 16 | 35140 | Кнопка стартера | |
| 17 | 35230 | Переключатель дальнего и ближнего света | |
| 18 | 35240 | Переключатель указателей поворота | |
| 19 | 35340 | Выключатель | |
| 20 | GB/T845 | Винт 4.2х16 | |
| 21 | GB/T818 | Винт M5х12 | |
| 22 | GB/T818 | Винт M5х12 | |
| 23 | GB/T6187.2 | Гайка M12х1.25 | |
| 24 | GB/T16674.2 | Болт M12х1.25х80 | |
| 25 | 47131 | Зажим | |
| 26 | 46310 | Трос дросселя | |
| 27 | Крышки нижняя и верхняя в сборе | Крышки нижняя и верхняя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
