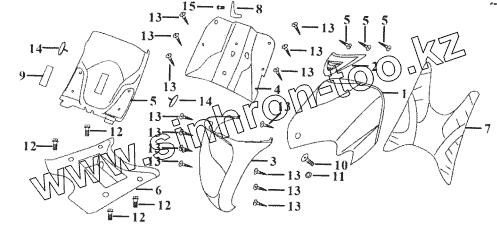

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Переднее закрытие
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43221 | Переднее ограждение | |
| 2 | 43225 | Видовая накладка | |
| 3 | 43222 | Нижнее переднее закрытие | |
| 4 | 43656 | Верхнее закрытие переднего бокса | |
| 5 | 43657 | Нижнее закрытие переднего бокса | |
| 6 | 43661 | Багажный отсек задний | |
| 7 | 43662 | Резиновая пластина | |
| 8 | 16815 | Прокладка бензокраника | |
| 9 | 43654 | Закрытие номера рамы | |
| 10 | 43227 | Болт | |
| 11 | 43223 | Резиновое кольцо | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T845 | Винт 4.2х16 | |
| 14 | 33810 | Световозвращатель | |
| 15 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
