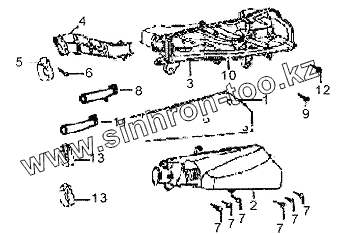

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Фильтр воздушный в сборе
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17131 | Элемент фильтрующий | |
| 2 | 17111 | Корпус воздушного фильтра | |
| 3 | 17150 | Хомут | |
| 4 | 17112 | Воздухопровод | |
| 5 | 17140 | Хомут воздухофильтра | |
| 6 | GB/T818 | Винт M5х12 | |
| 7 | GB/T845 | Винт 4.2х16 | |
| 8 | 17113 | Впускная труба | |
| 9 | GB/T16674.1 | Болт М6х25 | |
| 10 | 17114 | Выпускная труба | |
| 11 | 19758 | Воздушный фильтр вторичный | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 19750 | Хомут воздушного фильтра | |
| 14 | LF50QT-15 | Воздухоочиститель в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
