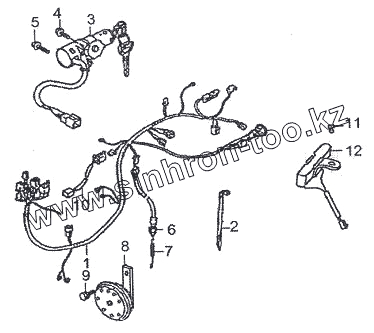

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Жгут проводов в сборе
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 32100 | Основной кабель | |
| 2 | 46613 | Хомут пластмассовый | |
| 3 | 35410 | Замок зажигания | |
| 4 | GB/T16674.1 | Болт М6х25 | |
| 5 | GB/T16674.1 | Болт М6х25 | |
| 6 | 35350 | Выключатель заднего фонаря | |
| 7 | 35913 | Пружина включателя заднего тормоза | |
| 8 | 38100 | Сигнал | |
| 9 | GB/T16674.1 | Болт М6х25 | |
| 10 | 38210 | Реле указателей | |
| 11 | GB/T5783 | Болт M6х20 | |
| 12 | 35440 | Сопротивление баластное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
