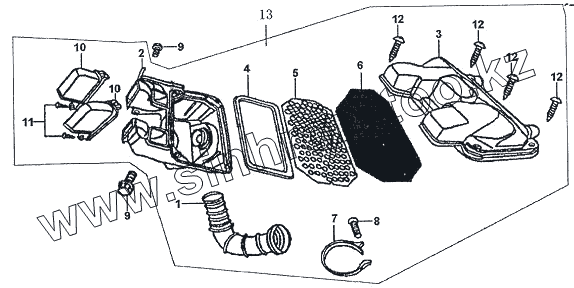

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Воздухоочиститель в сборе
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17112 | Воздухопровод | |
| 2 | 17151 | Корпус воздухоочистителя | |
| 3 | 17111 | Корпус воздушного фильтра | |
| 4 | 17114 | Выпускная труба | |
| 5 | 17161 | Решетка воздухоочистителя | |
| 6 | 17131 | Элемент фильтрующий | |
| 7 | 17140 | Хомут воздухофильтра | |
| 8 | GB/T818 | Винт M5х12 | |
| 9 | GB/T16674.1 | Болт М6х25 | |
| 10 | 17122 (17123) | Чашка впуска передняя правая | |
| 11 | GB/T845 | Винт 4.2х16 | |
| 12 | GB/T845 | Винт 4.2х16 | |
| 13 | 17100 | Воздуxофильтр в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
