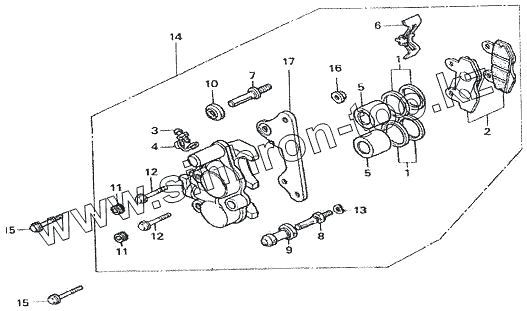

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Рабочий цилиндр переднего тормоза
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 56545 | Уплотнение поршня тормозного цилиндра | |
| 2 | 56520 | Колодка наружная переднего тормоза | |
| 3 | 56546 | Штуцер | |
| 4 | 56547 | Колпачок винта | |
| 5 | 56544 | Поршень тормозного цилиндра в сборе | |
| 6 | 56571 | Корпус цилиндра | |
| 7 | 56542 | Болт | |
| 8 | 56543 | Болт скобы II | |
| 9 | 56548 | Колпачок болта прокачки тормозной системы | |
| 10 | 56549 | Защитнай чехол | |
| 11 | 56551 | Пробка | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T93 | Шайба 6 | |
| 14 | 56500 | Скоба рабочего цилиндра | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | GB/T6187.1 | Гайка М6 | |
| 17 | 56560 | Кронштейн рабочего цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
