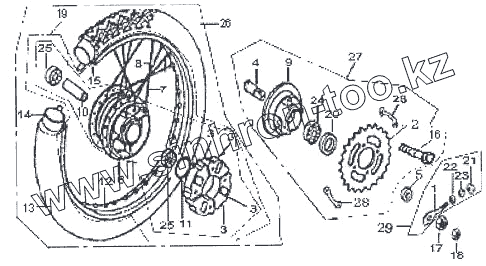

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Колесо заднее в сборе
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61411 | Натяжка цепи | |
| 2 | 29521 | Зубчатка | |
| 3 | 64411 | Втулка демпферная заднего колеса | |
| 4 | 64314 | Втулка ступицы звездочки | |
| 5 | 64313 | Втулка левая заднего колеса | |
| 6 | 64620 | Ступица заднего колеса | |
| 7 | 64640 | Комплект спиц внешний | |
| 8 | 64630 | Комплект спиц внутренних | |
| 9 | 29511 | Ступица звездочки | |
| 10 | 64211 | Ступица заднего колеса | |
| 11 | GB/Т9877.1 | Манжета FB24x38x7 | |
| 12 | 64611 | Обод заднего колеса | |
| 13 | 64700 | Шина задняя | |
| 14 | 64800 | Камера шины | |
| 15 | 64911 | Ось задняя | |
| 16 | GB/T5783 | Болт M6х20 | |
| 17 | GB/T6173 | Гайка M12х1.5 | |
| 18 | GB/T6187.2 | Гайка M12х1.25 | |
| 19 | 64600 | Колесо заднее спицованное в сборе | |
| 20 | GB/T9877.1 | Сальник 23х37х7 | |
| 21 | GB/T6170 | Гайка М6 | |
| 22 | GB/T97.1 | Шайба 6 | |
| 23 | GB/T93 | Шайба 6 | |
| 24 | GB/T276 | Подшипник 6301 | |
| 25 | GB/T276 | Подшипник 6301 | |
| 26 | 64000 | Колесо заднее в сборе | |
| 27 | 29500 | Звездочка со ступицей в сборе | |
| 28 | 29532 | Пластина стопорная | |
| 29 | 61400 | Натяжка цепи в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
