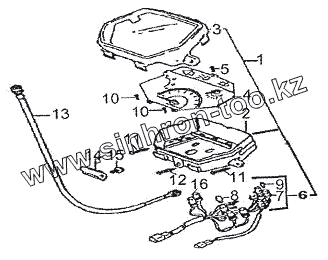

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Блок приборов (сертифицированный)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 37000 | Блок приборов в сборе | |
| 2 | 37960 | Корпус блока | |
| 3 | 37941 | Оптический элемент | |
| 4 | 37954 | Щиток приборный | |
| 5 | GB/T845 | Винт 4.2х16 | |
| 6 | 37910 | Кабель | |
| 7 | 37920 | Жгут ламп | |
| 8 | GB/T15766.3 | Лампа 12V 1.7W | |
| 9 | GB/T15766.3 | Лампа 12V 1.7W | |
| 10 | GB/T818 | Винт M5х12 | |
| 11 | GB/T845 | Винт 4.2х16 | |
| 12 | GB/T845 | Винт 4.2х16 | |
| 13 | 46700 | Трос спидометра | |
| 14 | 37952 | Зажим | |
| 15 | GB/T5783 | Болт M6х20 | |
| 16 | GB/T 15766.3 | Лампа 12V 3.4W |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
