Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А. Бак топливный в сборе

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано CF Moto Java Jianshe Suzuki Zongshen Бренд «МИНСК» ВПМЗ ЗиД ИЖМОТО ИМЗ Русская механика Сатурн УМПО

Модель Не выбрано LF-200GY-5 (2007) LF-200ZH-3 (2007) LF-400 (2008) ЗиД "Восход" ЗиД "Сова" ЗиД-200 "Курьер" (2005) ЗиД-36 "Птаха" ЗиД-50 "Пилот" (2003) ЗиД-50-01 "Актив" (2008) ЗиД-50-02 (2008) ЗиД-50-03 "Робинзон" (2008) Квадроцикл LF-250ST (2008) Квадроцикл LF-250ST–2 (2008) Квадроцикл LF-400ST (2008) Мотороллер LF-125T-9L (2008) Мотороллер LF-150T-6 (2008) Мотороллер LF-150T-8 (2008) Мотороллер LF-50Q-2 (2008) Мотороллер LF-50Q-2А (2008) Мотороллер LF-50QT-15 (2008) Скутер LF-50QT-8A (2008) Скутер LF-50QT-8А (M) (2008) Скутер LF-50QT-9N (2008) СТС ЗиД-200 (2007)

Схема > Не выбрано Фара в сборе (сертифицированная) Закрытие фары (сертифицированное) Блок приборов (сертифицированный) Руль в сборе (сертифицированный) Фонари в сборе Переключатели Траверса в сборе (для дискового тормоза) Щиток передний Главный цилиндр переднего тормоза Рабочий цилиндр переднего тормоза Передние амортизаторы (для дискового тормоза) Колесо переднее в сборе Колесо заднее в сборе Основание тормозных колодок в сборе Кронштейн передних подножек Подножки пассажира Воздухоочиститель в сборе Глушитель в сборе Подставка центральная Рычаг тормоза в сборе Маятник в сборе Амортизатор задний Рама в сборе Сиденье в сборе Бак топливный в сборе Фильтр топливный Поручень задний Багажник задний Закрытие переднее Закрытие Закрытия боковые задние Щиток задний Фонарь задний в сборе Аккумулятор Жгут проводов в сборе Комплект инструмента

1

2

3

4

5

5

6

6

7

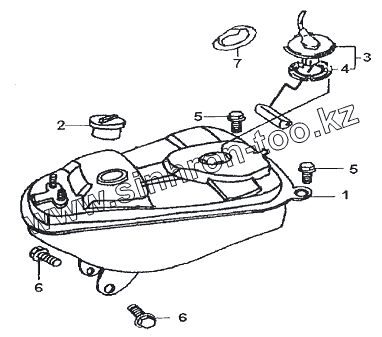

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16610		Топливный бак
2	16500		Крышка бака топливного
3	37810		Датчик топлива
4	37811		Прокладка измерителя
5	GB/T16674.1		Болт М6х25
6	GB/T16674.1		Болт М6х25
7	37812		Шайба стопорная измерителя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
