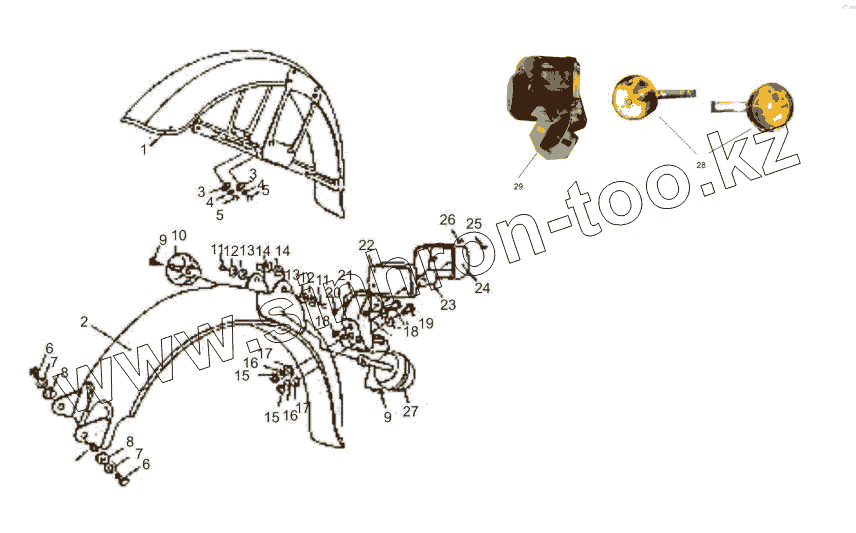

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Щиток передний, щиток задний
1
2
3
3
4
4
5
5
6
6
7
7
8
8
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 300401 | Щиток передний | |
| 2 | 300402 | Щиток задний | |
| 3 | GB97-1-85 | Шайба 6 – 14HV | |
| 4 | GB93 1-85 | Пружинная шайба 6 – 140HV | |
| 5 | GB5783-86 | Болт М5х12 | |
| 6 | GB5783-86 | Болт М5х12 | |
| 7 | GB96-86 | Шайба 6 | |
| 8 | 300601 | Шайба резиновая 6 | |
| 10 | 642000 | Указатель правый | |
| 11 | GB5783-86 | Болт М5х12 | |
| 12 | GB96-86 | Шайба 6 | |
| 13 | 300005 | Втулка 8х10 | |
| 14 | GB6170 | Шайба резиновая 8 | |
| 15 | GB6170 | Шайба резиновая 8 | |
| 16 | GB93-87 | Пружинная шайба | |
| 17 | GB96-85 | Шайба 6 | |
| 18 | 300603 | Кольцо резиновое | |
| 19 | GB5783-86 | Болт М5х12 | |
| 20 | GB9074 | Самонарезающий винт ST5х12 | |
| 21 | 630401 | Кронштейн заднего фонаря | |
| 22 | 630502 | Корпус заднего фонаря | |
| 23 | 633000 | Лампа 12V10W/15W | |
| 24 | 630501 | Рассеиватель заднего фонаря | |
| 26 | 300004 | Втулка 6х10 | |
| 27 | 641000 | Указатель левый | |
| 28 | Указатель правый, указатель левый | Указатель правый, указатель левый | |
| 29 | Фонарь задний | Фонарь задний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
