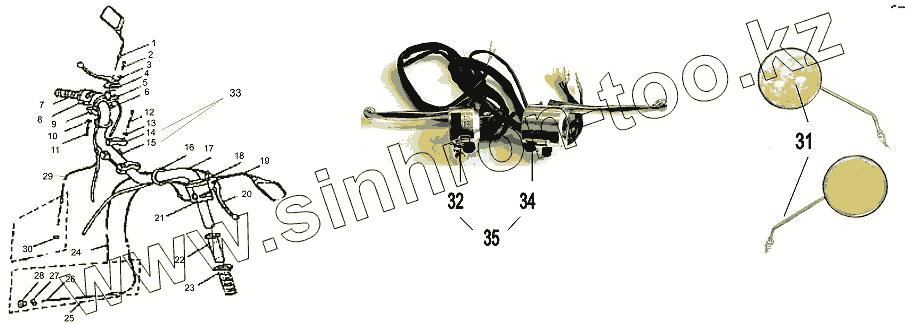

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Руль в сборе
1
2
3
4
7
8
10
12
13
14
15
16
17
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 510000 | Зеркало левое | |
| 2 | D6A-7 | Болт | |
| 3 | GB93-87 | Пружинная шайба | |
| 4 | 60А-3 | Рычаг сцепления | |
| 7 | 100601 | Рукоятка левая | |
| 8 | 560000 | Переключатель левый | |
| 10 | GB971-85 | Шайба 5-14OHV | |
| 12 | GB5784-86 | Болт М6х55 | |
| 13 | GB971-85 | Шайба 5-14OHV | |
| 14 | 300201 | Накладка кронштейна руля | |
| 15 | 300202 | Кронштейн руля | |
| 16 | 300501 | Хомут | |
| 17 | 100001 | Труба руля | |
| 19 | 520000 | Зеркало правое | |
| 21 | 570000 | Переключатель правый | |
| 22 | 100501 | Трубка рукоятки дросселя | |
| 23 | 100602 | Рукоятка дросселя | |
| 24 | 210000 | Комутатор | |
| 25 | 220000 | Катушка зажигания | |
| 26 | 220001 | Пружина троса тормоза | |
| 27 | 220002 | Втулка троса тормоза | |
| 28 | 220003 | Гайка М6 | |
| 29 | 240000 | Трос сцепления | |
| 30 | 240601 | Втулка резиновая | |
| 31 | Зеркало | Зеркало левое, правое | |
| 32 | Переключатель левый | Переключатель левый с рычагом | |
| 33 | Кронштейн руля | Кронштейн руля в сборе | |
| 34 | Переключатель правый | Переключатель правый | |
| 35 | Комплект переключателей | Комплект переключателей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
