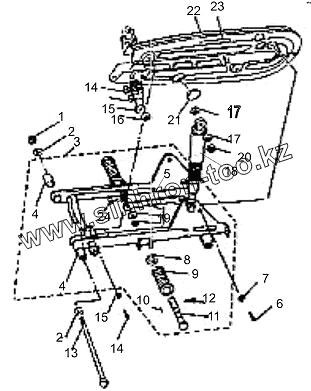

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Маятник, амортизатор задний
1
2
2
4
4
5
6
8
9
11
12
13
14
14
15
15
16
17
17
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB6187·86 | Гайка М10х1,25 | |
| 2 | GB96-85 | Шайба 6 | |
| 4 | 610001 | Втулка | |
| 5 | 610401 | Тяга тормоза | |
| 6 | GB971-85 | Шайба 5-14OHV | |
| 8 | 610402 | Шайба | |
| 9 | 610501 | Корпус фары | |
| 11 | 610002 | Стержень подножки пассажира | |
| 12 | 610003 | Ось стержня | |
| 13 | 300013 | Ось маятника | |
| 14 | GB823-88 | Винт М6х12 | |
| 15 | GB971-85 | Шайба 5-14OHV | |
| 16 | GB823-88 | Винт М6х12 | |
| 17 | GB971-85 | Шайба 5-14OHV | |
| 21 | 920501 | Люк для контроля цепи | |
| 22 | 920000 | Кожух цепи | |
| 23 | 50Q-1000-27 | Марка изготовителя | |
| 24 | 50Q-10 | Траверса нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
