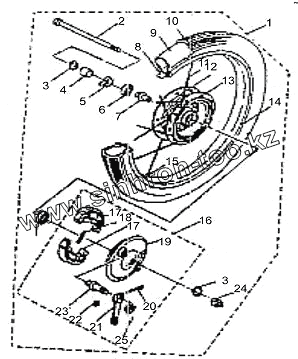

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Колесо переднее в сборе
1
2
3
3
4
5
7
8
9
10
11
12
13
14
15
17
17
18
19
20
21
22
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 810000 | Колесо переднее в сборе | |
| 2 | 300006 | Ось переднего колеса | |
| 3 | GB971-86 | Шайба 10 | |
| 4 | 300007 | Втулка оси переднего колеса | |
| 5 | 310001 | Редуктор спидометра | |
| 7 | 810001 | Распорная втулка | |
| 8 | 810601 | Лента ободная | |
| 9 | 810602 | Камера 2,25 - 17 | |
| 10 | 810603 | Шина 2,25-17 | |
| 11 | 50Q-4-21-8 | Внешняя спица | |
| 12 | 50Q-4-21-3A | Внутренняя спица | |
| 13 | 810201 | Ступица переднего колеса | |
| 14 | 810401 | Обод колеса | |
| 15 | 80.14-32 | Гайка спицы колеса | |
| 17 | 312000 | Колодка тормозная | |
| 18 | 310001 | Редуктор спидометра | |
| 19 | 310201 | Основание тормозных колодок | |
| 20 | GB5783-86 | Болт М5х12 | |
| 21 | 310401 | Рычаг переднего тормоза | |
| 22 | 310003 | Гайка М6 | |
| 23 | 310002 | Кулачек переднего тормоза | |
| 25 | 310004 | Пружина рычага тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
