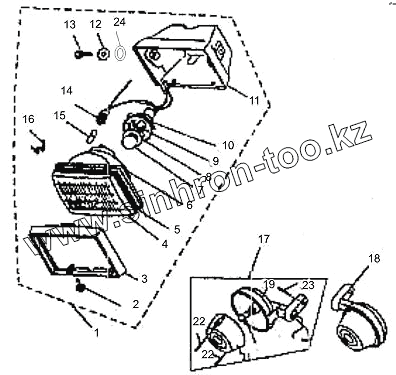

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Фара, передние указатели
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 610000 | Фара в сборе | |
| 3 | 610410 | Ободок фары | |
| 4 | 610701 | Рассеиватель | |
| 5 | 60-58-2 | Демпфер рассеивателя | |
| 6 | 610702 | Корпус отражателя | |
| 7 | GB5948-1998 | Лампа 12V25/25W | |
| 8 | 610402 | Шайба | |
| 9 | 60·58-5 | Защелка патрона | |
| 10 | 610601 | Резиновый колпачок патрона | |
| 11 | 610501 | Корпус фары | |
| 12 | GB971-85 | Шайба 5-14OHV | |
| 13 | GB5783-86 | Болт М5х12 | |
| 14 | 60·58 - 04 | Патрон габаритного огня | |
| 15 | GB888 - 23 | Лампа габаритного огня 12V 5W | |
| 16 | 610403 | Зажим | |
| 17 | 622000 | Указатель передний правый | |
| 18 | 621000 | Указатель передний левый | |
| 19 | 622501 | Патрон лампы | |
| 20 | Q/JRYP41-85 | Лампа 12V8W | |
| 21 | 58-1А | Рассеиватель | |
| 24 | GB93-87 | Пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
