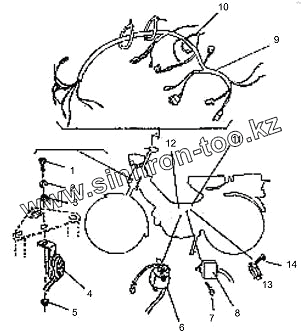

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2. Электрооборудование
1
2
3
4
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт М5х12 | |
| 2 | GB911-85 | Шайба 6 – 140HV | |
| 3 | GB93-87 | Пружинная шайба | |
| 4 | 710000 | Средний багажник | |
| 6 | 220000 | Катушка зажигания | |
| 8 | 210000 | Комутатор | |
| 9 | 320000 | Жгут в сборе | |
| 10 | 50Q-2·00-06 | Хомут ленточный | |
| 11 | 730000 | Реле поворотов | |
| 12 | 310000 | Аккумулятор 12V 5Aч | |
| 13 | 740000 | Регулятор напряжения | |
| 14 | GB5783-86 | Болт М5х12 |
