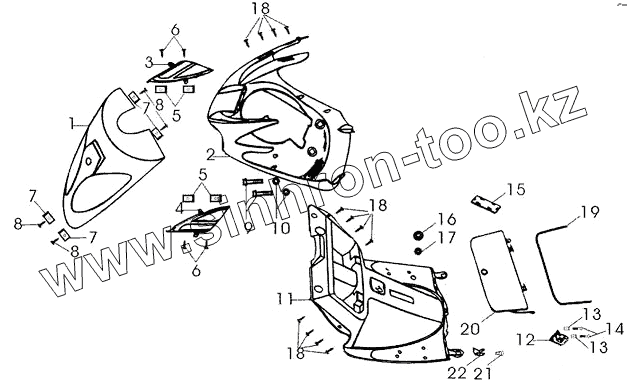

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Закрытие переднее, багажник передний
1
2
3
4
5
5
6
6
7
7
7
8
8
8
9
10
11
12
13
13
14
15
16
17
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43221 | Переднее ограждение | |
| 2 | 43222 | Нижнее переднее закрытие | |
| 3 | 43238 | Обтекатель переднего закрытия правый | |
| 4 | 43236 | Обтекатель переднего закрытия левый | |
| 5 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 6 | GB/T845 | Винт 4.2х16 | |
| 7 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 8 | GB/T845 | Винт 4.2х16 | |
| 9 | GB/T16674.1 | Болт М6х25 | |
| 10 | GB/T96.1 | Шайба 8 | |
| 11 | 43651 | Багажный отсек передний | |
| 12 | 16815 | Прокладка бензокраника | |
| 13 | 43838 | Гайка М5 | |
| 14 | GB/T818 | Винт M5х12 | |
| 15 | 43654 | Закрытие номера рамы | |
| 16 | GB/T6177.1 | Гайка М6 | |
| 17 | GB/T96.1 | Шайба 8 | |
| 18 | GB/T845 | Винт 4.2х16 | |
| 19 | 43653 | отсека | |
| 20 | 43652 | Крышка багажника передняя | |
| 21 | 48400 | Замок багажника | |
| 22 | 48411 | Стопорная шайба замка багажника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
