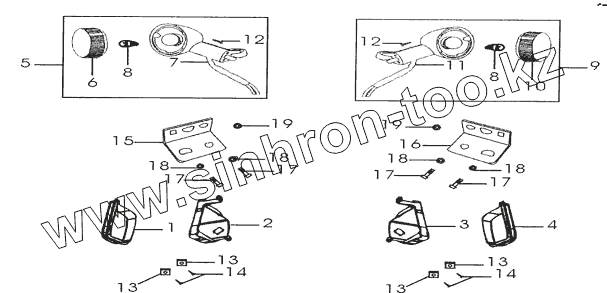

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Указатели поворотов
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
13
13
14
14
15
16
17
17
17
17
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33611 | Рассеиватель правого переднего указателя поворота | |
| 2 | 33631 | Корпус правого переднего указателя поворота | |
| 3 | 33641 | Рассеиватель левого переднего указателя | |
| 4 | 33632 | Корпус левого переднего указателя поворота | |
| 5 | 33460 | Указатель II передний правый | |
| 6 | 33461 | Рассеиватель II указателя переднего правого | |
| 7 | 33462 | Корпус II указателя переднего правого | |
| 8 | GB/T15766.1 | Лампа 12в – 10вт. | |
| 9 | 33470 | Указатель II передний левый | |
| 10 | 33471 | Рассеиватель II указателя переднего левого | |
| 11 | 33472 | Корпус II указателя переднего левого | |
| 12 | GB/T845 | Винт 4.2х16 | |
| 13 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 14 | GB/T845 | Винт 4.2х16 | |
| 15 | 33253 | Кронштейн указателя правого | |
| 16 | 33625 | Кронштейн указателя левого | |
| 17 | GB/T16674.1 | Болт М6х25 | |
| 18 | GB/T6177.1 | Гайка М6 | |
| 19 | GB/T6177.1 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
