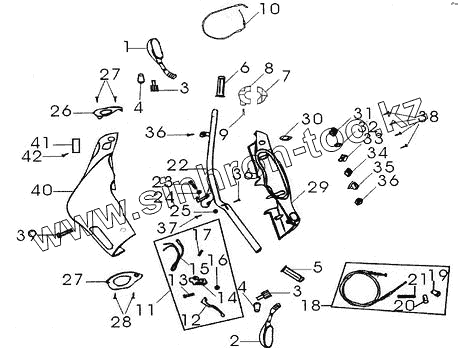

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Переключатели, троса, руль
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 57100 | Зеркало правое | |
| 2 | 57200 | Зеркало левое | |
| 3 | 57113 | Гайка стопорная зеркала | |
| 4 | 57114 | Чехол зеркала | |
| 5 | 47411 | Рукоятка левая | |
| 6 | 47300 | Рычаг дросселя в сборе | |
| 7 | 47313 | Верхняя крышка | |
| 8 | 47314 | Нижняя крышка | |
| 9 | GB/T818 | Винт M5х12 | |
| 10 | 46310 | Трос дросселя | |
| 11 | 47700 | Рычаг заднего тормоза | |
| 12 | 47711 | Рычаг заднего тормоза | |
| 13 | 47723 | Болт рычага заднего тормоза | |
| 14 | 47721 | Чехол рычага заднего тормоза | |
| 15 | 35350 | Выключатель заднего фонаря | |
| 16 | GB/T6170.1 | Гайка М6 | |
| 17 | GB/T16674.1 | Болт М6х25 | |
| 18 | 46400 | Трос заднего тормоза | |
| 19 | 46411 | Палец троса заднего тормоза | |
| 20 | 46412 | Гайка регулировочная троса заднего тормоза | |
| 21 | 46413 | Пружина троса заднего тормоза | |
| 22 | 47110 | Руль | |
| 23 | 47131 | Зажим | |
| 24 | GB/T16674.2 | Болт M12х1.25х80 | |
| 25 | GB/T6187.2 | Гайка M12х1.25 | |
| 26 | 43144 | Закрытие руля правое | |
| 27 | 43145 | Закрытие руля левое | |
| 28 | GB/T845 | Винт 4.2х16 | |
| 29 | 47212 | Закрытие руля заднее | |
| 30 | 47214 | Чехол датчика тормоза | |
| 31 | 35130 | Переключатель «день-ночь» | |
| 32 | 35140 | Кнопка стартера | |
| 33 | 35230 | Переключатель дальнего и ближнего света | |
| 34 | 35240 | Переключатель указателей поворота | |
| 35 | 35340 | Выключатель | |
| 36 | 35380 | Кнопка аварийной сигнализации | |
| 37 | GB/T845 | Винт 4.2х16 | |
| 38 | GB/T845 | Винт 4.2х16 | |
| 39 | GB/T818 | Винт M5х12 | |
| 40 | 47211 | Закрытие руля переднее | |
| 41 | 43114 | Закрытие тормозного цилиндра | |
| 42 | GB/T845 | Винт 4.2х16 | |
| 43 | Крышка рукоятки дросселя | Крышка рукоятки дросселя в сборе |
