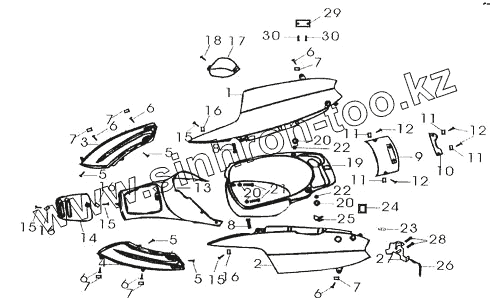

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Панели задние, багажник задний
1
2
3
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
10
11
11
11
11
12
12
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
20
20
21
22
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43721 | Закрытие левое | |
| 2 | 43731 | Закрытие заднее левое | |
| 3 | 43666 | Обтекатель правый | |
| 4 | 43667 | Обтекатель левый | |
| 5 | GB/T845 | Винт 4.2х16 | |
| 6 | GB/T845 | Винт 4.2х16 | |
| 7 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 8 | GB/T16674.1 | Болт М6х25 | |
| 9 | 43741 | Панель соединительная задняя | |
| 10 | 43742 | Закрытие заднее | |
| 11 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 12 | GB/T845 | Винт 4.2х16 | |
| 13 | 43813 | Закрытие заднего багажника | |
| 14 | 43814 | Крышка переднего закрытия | |
| 15 | GB/T845 | Винт 4.2х16 | |
| 16 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 17 | 43812 | Накладка | |
| 18 | GB/T845 | Винт 4.2х16 | |
| 19 | 43811 | Багажный отсек | |
| 20 | GB/T923 | Гайка М6 | |
| 21 | GB/T16674.1 | Болт М6х25 | |
| 22 | GB/T96.1 | Шайба 8 | |
| 23 | 48320 | Замок багажника | |
| 24 | 48311 | Кронштейн замка сидения | |
| 25 | 48312 | Пружина фиксатора | |
| 26 | 48330 | Трос фиксатора седла | |
| 27 | 48340 | Основание фиксатора седла | |
| 28 | GB/T16674.1 | Болт М6х25 | |
| 29 | 68312 | Табличка | |
| 30 | GB/T882 | Штифт 8х40 |
