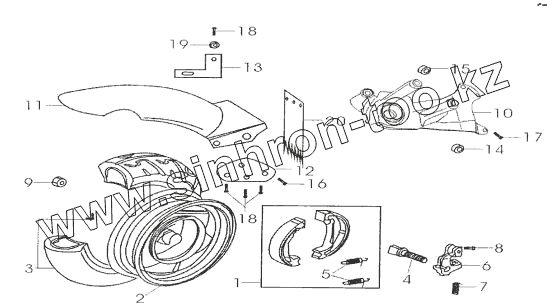

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Колесо заднее в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65120 | Колодка заднего тормоза | |
| 2 | 64100 | Обод колеса заднего в сборе | |
| 3 | 64700 | Шина задняя | |
| 4 | 65112 | Кулачок заднего тормоза | |
| 5 | 65111 | Колодка тормозная задняя | |
| 6 | 65113 | Рычаг заднего тормоза | |
| 7 | 65114 | Пружина возвратная | |
| 8 | GB/T5783 | Болт M6х20 | |
| 9 | GB/T6187.2 | Гайка M12х1.25 | |
| 10 | 41280 | Кронштейн амортизатора | |
| 11 | 63412 | Щиток задний | |
| 12 | 63521 | Пластина соединительная | |
| 13 | 63531 | Кронштейн заднего щитка | |
| 14 | 64312 | Втулка правая заднего колеса | |
| 15 | 64313 | Втулка левая заднего колеса | |
| 16 | GB/T16674.1 | Болт М6х25 | |
| 17 | GB/T16674.1 | Болт М6х25 | |
| 18 | GB/T16674.1 | Болт М6х25 | |
| 19 | GB/T6177.1 | Гайка М6 | |
| 20 | 63411 | Брызговик |
