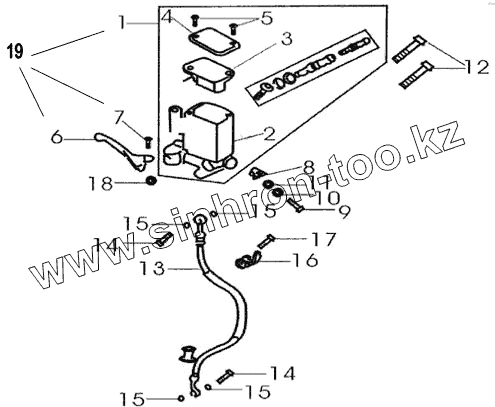

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Главный тормозной цилиндр передний
1
2
3
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 56400 | Главный цилиндр | |
| 2 | 56421 | Корпус цилиндра | |
| 3 | 56425 | Уплотнительная прокладка | |
| 5 | GB/T819.1 | Винт М6х12 | |
| 6 | 47511 | Рычаг переднего тормоза | |
| 7 | 47512 | Кронштейн рычага сцепления | |
| 8 | 53330 | Включатель переднего тормоза | |
| 9 | GB/T818 | Винт M5х12 | |
| 10 | GB/T95 | Шайба 5 | |
| 11 | GB/T93 | Шайба 6 | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 56700 | Шланг переднего тормоза в сборе | |
| 14 | GB/T16674.1 | Болт М6х25 | |
| 15 | GB/T95 | Шайба 5 | |
| 16 | 56711 | Держатель шланга | |
| 17 | GB/T16674.1 | Болт М6х25 | |
| 18 | GB/T6187.1 | Гайка М6 | |
| 19 | Главный цилиндр с рычагом | Главный цилиндр с рычагом в сборе |
