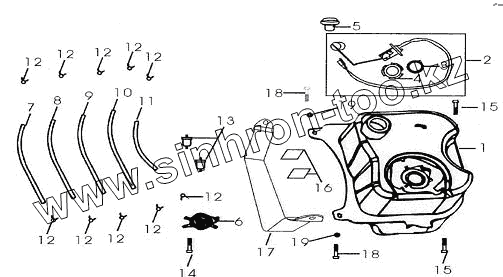

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8. Бак топливный в сборе
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
13
14
15
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16610 | Топливный бак | |
| 2 | 37810 | Датчик топлива | |
| 3 | 37811 | Прокладка измерителя | |
| 4 | 37812 | Шайба стопорная измерителя | |
| 5 | 16500 | Крышка бака топливного | |
| 6 | 16910 | Топливный кран | |
| 7 | 16931 | Топливопровод фильтра | |
| 8 | 16932 | Топливопровод бензокраника | |
| 9 | 16933 | Топливопровод бака | |
| 10 | 16936 | Шланг IV диам. 4x08x160 | |
| 11 | 16937 | Шланг V диам. 4x08x120 | |
| 12 | 16934 | Трубка 2 | |
| 13 | 16920 | Топливный фильтр | |
| 14 | GB/T16674.1 | Болт М6х25 | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | 16825 | Прокладка резиновая | |
| 17 | 16840 | Кронштейн топливного бака | |
| 18 | GB/T16674.1 | Болт М6х25 | |
| 19 | GB/T96.1 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
