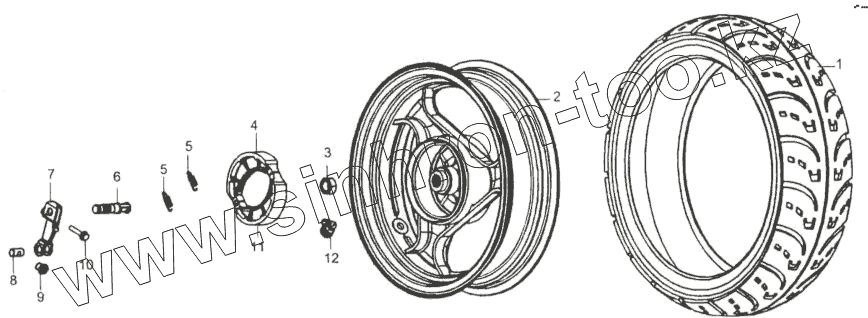

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-6. Заднее колесо (262004193401)
1
2
3
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 105-140100 | Внешняя шина 130/60-13 | |
| 2 | 105-140200 | Обод заднего колеса | |
| 3 | GB6184-86 | Стопорная гайка M16х1.5 | |
| 4 | 105-140300 | Колодка тормозная | |
| 5 | 105-140400 | Пружина | |
| 6 | 105-140500 | Кулачок тормозных колодок | |
| 7 | 105-140600 | Рычаг заднего тормоза | |
| 8 | 105-140700 | Штифт | |
| 9 | 105-140800 | Гайка | |
| 10 | GB 5787 -86 | Болт с буртиком M6х35 | |
| 11 | 105-140900 | Тормозные колодки заднего тормоза | |
| 12 | 105-141000 | Вентиль | |
| 13 | Колодки тормозные в сборе | Колодки тормозные в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
