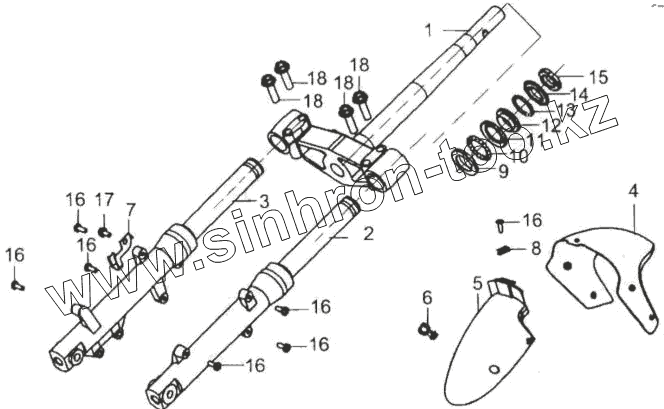

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-6. Передняя вилка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 105-100100 | Стержень рулевой колонки | |
| 2 | 105-100200 | Амортизатор левый передний | |
| 3 | 105-100300 | Амортизатор правый передний | |
| 4 | 105-100400 | Передний щиток | |
| 5 | 105-100500 | Задняя часть переднего щитка | |
| 6 | 105-100600 | Хомут | |
| 7 | 105-100700 | Неподвижная пластина | |
| 8 | 105-100800 | Гайка хомута М6 | |
| 9 | 105-100900 | Нижняя чашка нижнего подшипника | |
| 10 | GB308-77 | Подшипник нижний | |
| 11 | 105-101000 | Верхняя чашка нижнего подшипника | |
| 12 | 105-101100 | Нижняя чашка верхнего подшипника | |
| 13 | GB308-77 | Подшипник нижний | |
| 14 | 105-101200 | Верхняя чашка верхнего подшипника | |
| 15 | 105-101300 | Гайка рулевой колонки | |
| 16 | GB818-85 | Винт М6x16 | |
| 17 | GB5789-86 | Болт М6х12 | |
| 18 | GB5789-86 | Болт М6х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
