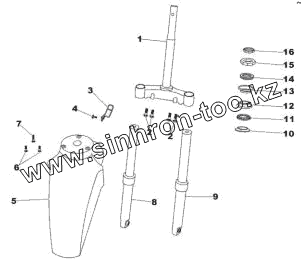

Каталог запасных частей к технике: ЗиД Мотороллер LF-125T-9L. Вилка передняя в сборе
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51210 | Траверса в сборе | |
| 2 | GB/T16674.1-2004 | Болт M6x16 | |
| 3 | 33937 | Кронштейн | |
| 4 | GB/T16674.1-2004 | Болт M6x16 | |
| 5 | 53100 | Щиток передний | |
| 6 | GB/T16674.1-2004 | Болт M6x16 | |
| 7 | GB/T16674.1-2004 | Болт M6x16 | |
| 8 | 52400 | Амортизатор передний правый | |
| 9 | 52500 | Амортизатор передний левый | |
| 10 | 51954 | Кольцо нижнее нижнего подшипника | |
| 11 | GB/T276-1994 | Шарики нижнего подшипника | |
| 12 | 51953 | Кольцо верхнее нижнего подшипника | |
| 13 | 51952 | Кольцо нижнее верхнего подшипника | |
| 14 | GB/T276-1994 | Шарики нижнего подшипника | |
| 15 | GB/T9457-1988 | Гайка регулировочная стержня | |
| 16 | GB/T6186-2000 | Траверсы | |
| 17 | Подшипник нижний | Подшипник нижний в сборе | |
| 18 | Подшипник верхний | Подшипник верxний |
