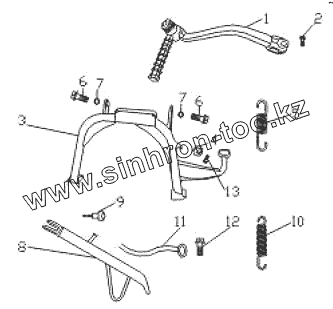

Каталог запасных частей к технике: ЗиД Мотороллер LF-125T-9L. Подставка центральная
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27700 | Рычаг кикстартера | |
| 2 | GB/Т16674.1 | Винт М6х16 | |
| 3 | 42100 | Подставка центральная | |
| 4 | 18612 | Деталь резиновая центральной подставки | |
| 5 | 42242 | Пружина центральной подставки | |
| 6 | GB/Т16674 | Болт М10x35 | |
| 7 | 42247 | Втулка центральной подставки | |
| 8 | 42300 | Боковой упор | |
| 9 | 42342 | Болт бокового упора | |
| 10 | 42341 | Пружина бокового упора | |
| 11 | 35370 | Выключатель системы зажигания | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
