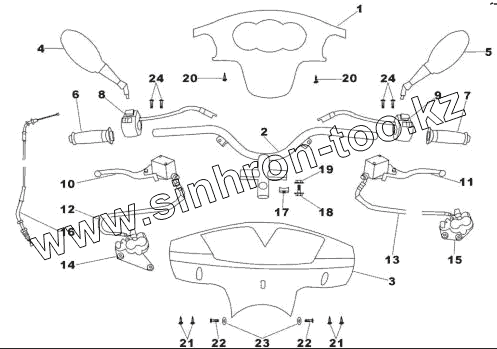

Каталог запасных частей к технике: ЗиД Мотороллер LF-125T-9L. Переключатели и руль
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43131 | Корпус блока приборов | |
| 2 | 47110 | Руль | |
| 3 | 43111 | Закрытие фары | |
| 4 | 57100 | Зеркало правое | |
| 5 | 57200 | Зеркало левое | |
| 6 | 47311 | Рукоятка дросселя | |
| 7 | 47411 | Рукоятка левая | |
| 8 | 35100 | Переключатель правый | |
| 9 | 35200 | Переключатель левый | |
| 10 | 47500 | Рычаг переднего тормоза | |
| 11 | 47650 | Рукоятка заднего тормоза в сборе | |
| 13 | 66700 | Тормозной шланг заднего тормоза | |
| 14 | 56500 | Скоба рабочего цилиндра | |
| 15 | 66500 | Рабочий цилиндр заднего тормоза | |
| 16 | 46300 | Трос дросселя | |
| 17 | 47187 | Накладка руля | |
| 18 | GB/T5789-1986 | Болт М10х1.25х50 | |
| 19 | GB/T6187.2-2000 | Гайка М10х1.25 | |
| 20 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 21 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 22 | GB/T818-2000 | Винт М5x30 | |
| 23 | GB/T97.4-2002 | Шайба 5 | |
| 24 | GB/T818-2000 | Винт М5x30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
