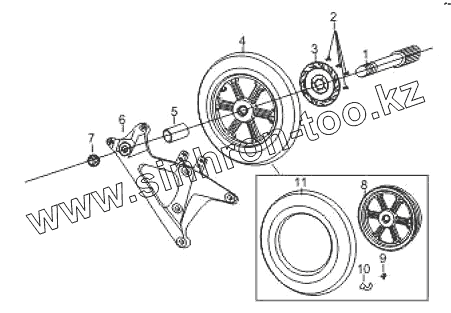

Каталог запасных частей к технике: ЗиД Мотороллер LF-125T-9L. Колесо заднее в сборе
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23571 | Ось задняя | |
| 2 | 56332 | Болт переднего тормозного диска | |
| 3 | 66311 | Диск заднего тормоза | |
| 4 | 64000 | Колесо заднее в сборе | |
| 5 | 64913 | Втулка заднего колеса | |
| 6 | 24751 | Кронштейн амортизатора | |
| 7 | GB/T6187.2 | Гайка M12х1.25 | |
| 8 | 64211 | Ступица заднего колеса | |
| 9 | 54333 | Колпачок вентиля | |
| 10 | 54334 | Вентиль | |
| 11 | 64700 | Шина задняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
