Каталог запасных частей к технике: ЗиД Мотороллер LF-125T-9L. Фонарь задний в сборе
1
2
3
4
4
5
6
7
8
8
9
10
11
12
12
13
14
14
15
15
16
17

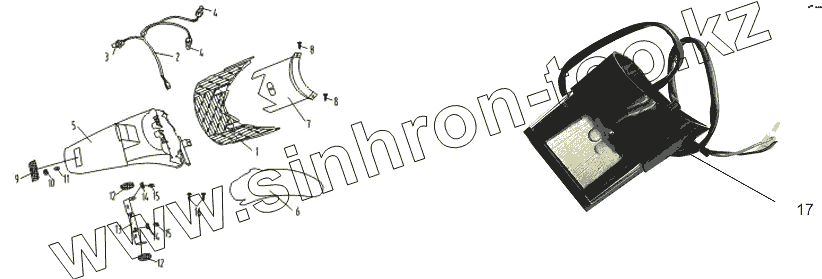

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33700 | Задний фонарь | |
| 2 | 33741 | Жгут заднего фонаря | |
| 3 | GB15766.1 | Лампа фары 12в, 35вт | |
| 4 | GB15766.1 | Лампа фары 12в, 35вт | |
| 5 | 63100 | Задний щиток | |
| 6 | 63412 | Щиток задний | |
| 7 | 43751 | Панель соединительная | |
| 8 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 9 | 33820 | Световозвращатель задний | |
| 10 | GB/T6170-2000 | Гайка M5 | |
| 11 | GB/T96.1-2002 | Шайба 6 | |
| 12 | 33830 | Световозвращатель передний правый | |
| 13 | 63711 | Кронштейн номерного знака | |
| 14 | GB/T6177.1-2000 | Гайка M10 | |
| 15 | GB/T96.1-2002 | Шайба 6 | |
| 16 | GB/Т845-1985 | Винт самонарезающий ST4,8x12 | |
| 17 | 33841 | Рассеиватель фонаря номерного знака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
