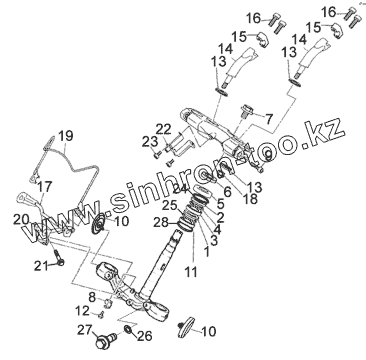

Каталог запасных частей к технике: ЗиД LF-400. Траверсы передней вилки
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51935 | Кольцо верхнее нижнего подшипника | |
| 2 | 51951 | Кольцо верхнее верхнего подшипника | |
| 3 | 51952 | Кольцо нижнее верхнего подшипника | |
| 4 | GB/T308 | Шарик 6.400 | |
| 5 | 51975 | Колпачок пылезащитный | |
| 6 | 93241/250 | Гайка траверсы | |
| 7 | 93131/250 | Болт траверсы | |
| 8 | 33937 | Кронштейн | |
| 9 | GB/T70.1 | Винт | |
| 10 | 33810 | Световозвращатель | |
| 11 | 51954 | Кольцо нижнее нижнего подшипника | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 93561 | Шайба 10 | |
| 14 | 47121 | Кронштейн руля | |
| 15 | 47151 | Накладка кронштейна | |
| 16 | GB/T70.1 | Винт | |
| 17 | 33170 | Опора рычага регулировки фары | |
| 18 | GB/T923 | Гайка М6 | |
| 19 | 43110 | Рычаг регулировки фары | |
| 20 | GB/T6177 | Гайка М6 | |
| 21 | GB/T16674.1 | Болт М6х25 | |
| 22 | 33170/250 | Опора регулировочного болта | |
| 23 | GB/T16674.1 | Болт М6х25 | |
| 24 | 51214 | Упругое кольцо верхнего подшипника | |
| 25 | GB/T308 | Шарик 6.400 | |
| 26 | GB/T97.1 | Шайба 6 | |
| 27 | GB/T16674.1 | Болт М6х25 | |
| 28 | 51215 | Упругое кольцо нижнего подшипника | |
| 29 | Подшипник нижний в сборе | Подшипник нижний в сборе | |
| 30 | Подшипник верхний в сборе | Подшипник верхний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
