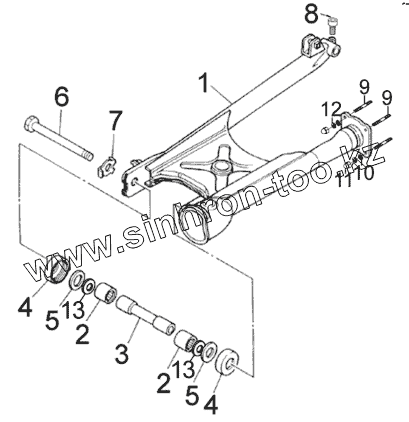

Каталог запасных частей к технике: ЗиД LF-400. Маятник
1
2
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61100 | Маятник в сборе | |
| 2 | GB/T290 | Подшипник 4737 | |
| 3 | 61213 | Распорная втулка | |
| 4 | 61241 | Защитный колпачок маятника | |
| 5 | 61242 | Кольцо уплотнительное | |
| 6 | 61951 | Ось маятника | |
| 7 | 61925 | Стопорная шайба | |
| 8 | GB/T5782 | Болт M8х35 | |
| 9 | 93192 | Шпилька М10 | |
| 10 | GB/T97.1 | Шайба 6 | |
| 11 | GB/T6170 | Гайка М6 | |
| 12 | GB/T93 | Шайба 6 | |
| 13 | 93541 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
