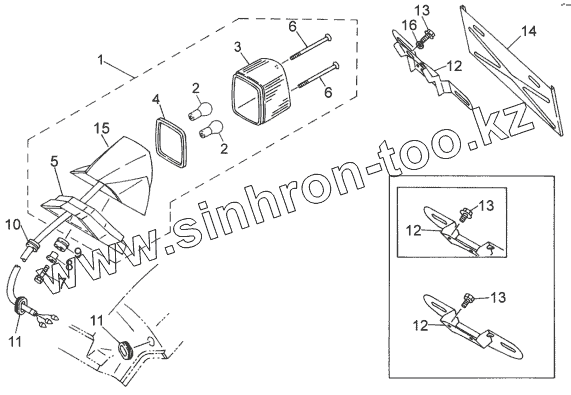

Каталог запасных частей к технике: ЗиД LF-400. Фонарь задний в сборе
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33700 | Задний фонарь | |
| 2 | GB/T15766.1 | Лампа 12в – 10вт. | |
| 3 | 33711 | Рассеиватель заднего фонаря | |
| 4 | 33784 | Уплотнение заднего фонаря | |
| 5 | 33978 | Прокладка заднего фонаря | |
| 6 | GB/T845 | Винт 4.2х16 | |
| 7 | GB/T16674.1 | Болт М6х25 | |
| 8 | 33976 | Втулка заднего фонаря | |
| 9 | 33975 | Кольцо резиновое заднего фонаря | |
| 10 | 33181 | Муфта фонаря | |
| 11 | 33977 | Резиновая втулка фонаря | |
| 12 | 63711 | Кронштейн номерного знака | |
| 13 | GB/T16674.1 | Болт М6х25 | |
| 14 | 63712 | Основание номерного знака | |
| 15 | 33731 | Корпус заднего фонаря | |
| 16 | GB/T97.1 | Шайба 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
