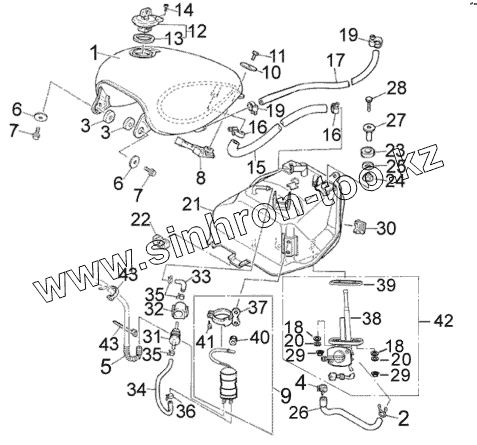

Каталог запасных частей к технике: ЗиД LF-400. Бак топливный в сборе
1
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16620 | Бак топливный в сборе | |
| 2 | QC/T621 | Стопорное кольцо QC/T621 | |
| 3 | 19951 | Подушка бака передняя | |
| 4 | QC/T621 | Стопорное кольцо QC/T621 | |
| 5 | 39515 | Выпускная труба | |
| 6 | GB/T96.1 | Шайба 8 | |
| 7 | GB/T5783 | Болт M6х20 | |
| 8 | 16995 | Упругая прокладка топливного бака | |
| 9 | 39510 | Насос | |
| 10 | GB/T96.1 | Шайба 8 | |
| 11 | GB/T5783 | Болт M6х20 | |
| 12 | 48200 | Замок топливного бака | |
| 13 | 16636 | Прокладка | |
| 14 | GB/T818 | Винт M5х12 | |
| 15 | 16834 | Шланг | |
| 16 | QC/T621 | Стопорное кольцо QC/T621 | |
| 17 | 16831 | Шланг | |
| 18 | 93521 | Шайба | |
| 19 | QC/T619 | Стопорное кольцо Q676B20 | |
| 20 | 16813 | Кольцо | |
| 21 | 16660 | Бензобак второй | |
| 22 | 16965 | Передняя подушка второго бензобака | |
| 23 | 16958 | Шайба верхняя | |
| 24 | 16952 | Шайба нижняя | |
| 25 | 16996 | Резиновая втулка | |
| 26 | 16839 | Шланг | |
| 27 | 93551 | Втулка | |
| 28 | GB/T16674.1 | Болт М6х25 | |
| 29 | GB/T6177.1 | Гайка М6 | |
| 30 | 16966 | Задняя подушка второго бензобака | |
| 31 | 16870 | Фильтр топливный | |
| 32 | 16876 | Кронштейн фильтра | |
| 33 | 16836 | Шланг | |
| 34 | 19651 | Шланг | |
| 35 | QC/T621 | Стопорное кольцо QC/T621 | |
| 36 | QC/T621 | Стопорное кольцо QC/T621 | |
| 37 | 39531 | Кронштейн насоса | |
| 38 | 16811 | Корпус бензокраника | |
| 39 | 16815 | Прокладка бензокраника | |
| 40 | 39512 | Втулка резиновая насоса | |
| 41 | GB/T818 | Винт M5х12 | |
| 42 | 16810 | Бензокраник в сборе | |
| 43 | 16839 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
