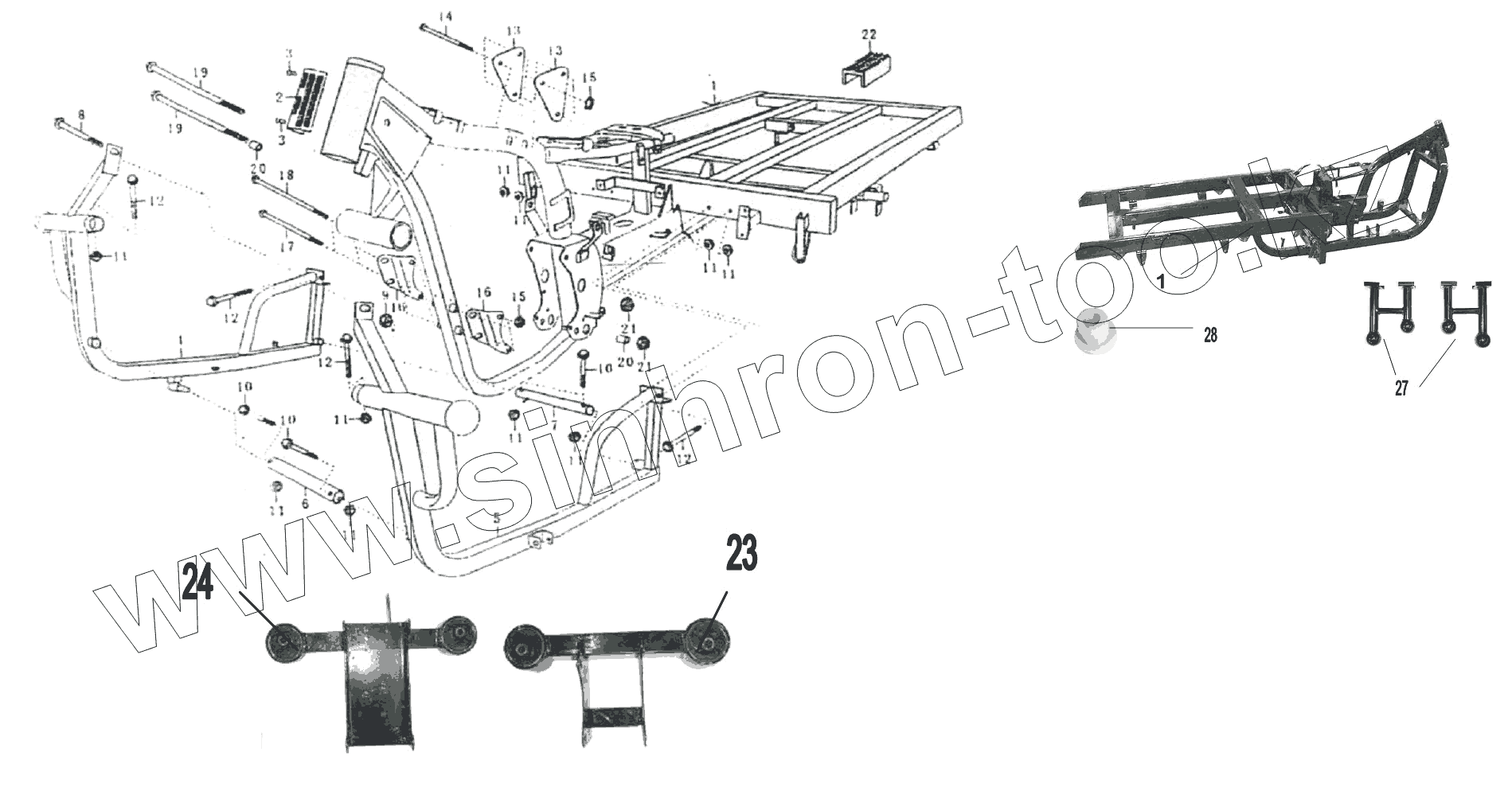

Каталог запасных частей к технике: ЗиД LF-200ZH-3. Рама мотоцикла
1
1
1
2
3
3
4
5
6
7
8
9
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
15
15
16
17
18
19
19
20
20
21
21
22
23
24
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 957003790101 | Рама в сборе | |
| 2 | 957003700101 | Табличка | |
| 3 | 957003700201 | Заклепка 2x5 | |
| 4 | 957003700301 | Кронштейн левый | |
| 5 | 957003700401 | Кронштейн правый | |
| 6 | 957003700501 | Трубка I | |
| 7 | 957003700601 | Трубка II | |
| 8 | 957003700701 | Болт М10x65 | |
| 9 | 957003700801 | Гайка М10x1,25 | |
| 10 | 957003700901 | Болт М8x45 | |
| 11 | 957001000301 | Гайка М8 | |
| 12 | 957003701001 | Болт М8x55 | |
| 13 | 957003701101 | Верхняя пластина | |
| 14 | 957003400101 | Болт М8x75 | |
| 15 | 957001000301 | Гайка М8 | |
| 16 | 957003701201 | Нижняя пластина | |
| 17 | 957003701301 | Болт М8x85 | |
| 18 | 957003701401 | Болт М8x95 | |
| 19 | 957003701501 | Болт М10x145x1,25 | |
| 20 | 957003701601 | Втулка | |
| 21 | 957003701701 | Гайка М10x1,25 | |
| 22 | 957003701801 | Амортизатор | |
| 23 | 957003701901 | Кронштейн двигателя передний | |
| 24 | 957003702001 | Кронштейн двигателя задний | |
| 25 | 957003702101 | Кронштейн габаритов | |
| 26 | 957003702201 | Замок противоугонного устройства | |
| 27 | 957003702301 | Кронштейн габаритов | |
| 28 | 957003702401 | Втулка рамы диам. 22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
