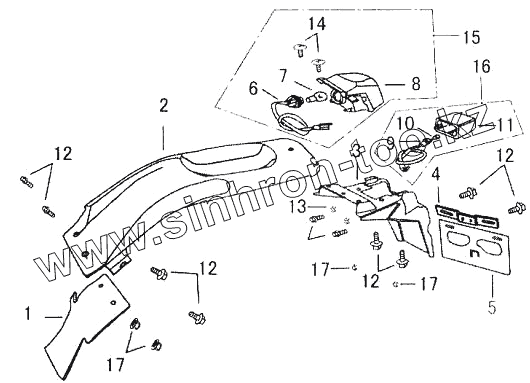

Каталог запасных частей к технике: ЗиД LF-200GY-5. Задний щиток и задний фонарь I
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 63112/150GY-3A | Брызговик заднего щитка | |
| 2 | 63131 | Задний щиток | |
| 3 | 63151/150GY-3A | Задняя часть щитка | |
| 4 | 63710/150GY-3A | Кронштейн номерного знака | |
| 5 | 63712/150GY-3A | Основание номерного знака | |
| 6 | 33720/150GY-3А | Патрон заднего фонаря | |
| 7 | GB 15766.1 | Лампа 12V-35/35W | |
| 8 | 33710/150GY-3A | Рассеиватель заднего фонаря | |
| 9 | 33770/150GY-3А | Патрон освещения номерного знака | |
| 10 | GB 15766.1 | Лампа 12V-35/35W | |
| 11 | 33780/150GY-3A | Корпус фонаря номерного знака | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T6170 | Гайка М6 | |
| 14 | GB/T818 | Винт M5х12 | |
| 15 | 33700/150GY-3A | Задний фонарь в сборе | |
| 16 | 33760/150GY-3A | Фонарь номерного знака в сборе | |
| 17 | GB/T6177.1 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
