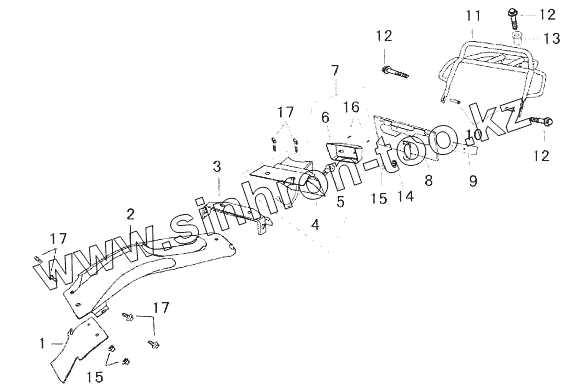

Каталог запасных частей к технике: ЗиД LF-200GY-5. Задний фонарь II и задний багажник
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 63112/150GY-3A | Брызговик заднего щитка | |
| 2 | 63131 | Задний щиток | |
| 3 | 63981 | Опора заднего щитка | |
| 4 | 63151 | Задняя часть щитка | |
| 5 | GB 15766.1 | Лампа 12V-35/35W | |
| 6 | 33711 | Рассеиватель заднего фонаря | |
| 7 | 33700 | Задний фонарь | |
| 8 | 63710 | Кронштейн номерного знака | |
| 9 | 33820/125-4 | Задний светоотражатель | |
| 10 | 93612 | Втулка II | |
| 11 | 45400 | Задний багажник | |
| 12 | GB/T 16674.1 | Болт M5х12 | |
| 13 | 45412 | Втулка заднего багажника | |
| 14 | GB/T97.1 | Шайба 6 | |
| 15 | GB/T6177.1 | Гайка М6 | |
| 16 | GB/T845 | Винт 4.2х16 | |
| 17 | GB/T 16674.1 | Болт M5х12 |
