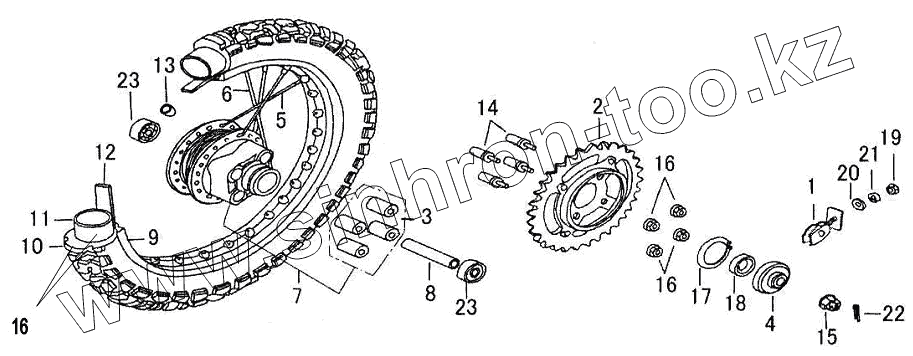

Каталог запасных частей к технике: ЗиД LF-200GY-5. Заднее колесо (241004193101)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Колесо заднее | Колесо заднее | Колесо заднее без шины и камеры | |
| 1 | 61411/150GY-3A | Кронштейн натяжения цепи | |
| 2 | 68520/150GY-3 А | Звездочка | |
| 3 | 64250/150GY-3А | Амортизирующая втулка | |
| 4 | 64283/150GY-3А | Грязезащитная крышка | |
| 5 | 64630/150GY-3А | Спица внутренняя | |
| 6 | 64640/150GY-3А | Спица наружная | |
| 7 | 64210/150GY-3A | Ступица заднего колеса в комплекте | |
| 8 | 64281/150GY-3A | Втулка распорная заднего колеса | |
| 9 | 64611/150GY-3A | Обод заднего колеса | |
| 10 | GB/T2983 | Покрышка 2.75-21 | |
| 11 | GB/T7036.2 | Камера | |
| 12 | 64881/150GY | Ободная лента заднего колеса | |
| 13 | GB1796 | Колпачок | |
| 14 | 93132/150GY-3 А | Палец | |
| 15 | GB/T6187.1 | Гайка М6 | |
| 16 | GB/T6177.1 | Гайка М6 | |
| 17 | GB/T894.1 | Пружинящее стопорное кольцо 58 | |
| 18 | GB/T9877.1 | Сальник 23х37х7 | |
| 19 | GB/T6175 | Гайка М6 | |
| 20 | GB/T95 | Шайба 5 | |
| 21 | GB/T93 | Шайба 6 | |
| 22 | GB/T91 | Шплинт 3.2х20 | |
| 23 | GB/T276 | Подшипник 6301 | |
| 24 | Шина | Шина с камерой заднего колеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
