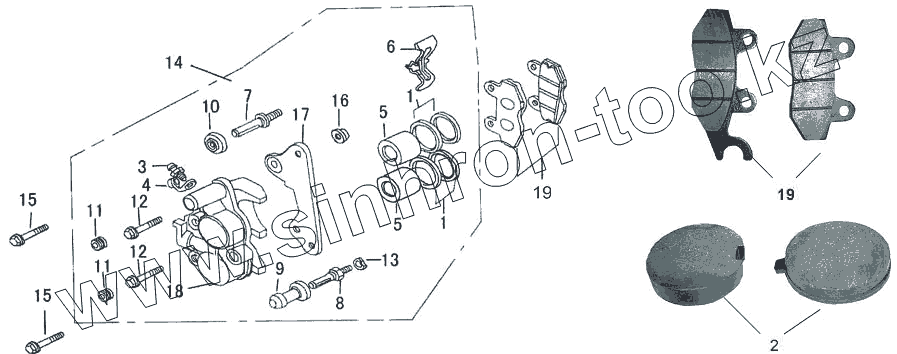

Каталог запасных частей к технике: ЗиД LF-200GY-5. Вспомогательный цилиндр переднего тормоза
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 56544/150GY-3А | Уплотнительное кольцо поршня | |
| 2 | 56521/150GY-3A | Тормозная колодка пер.тормоза | |
| 3 | 93346/150GY-3А | Штуцер | |
| 4 | 56547/150GY-3А | Колпачок штуцера | |
| 5 | 56541/150GY-3A | Поршень | |
| 6 | 56571/150GY-3A | Кронштейн | |
| 7 | 93141/150GY-3A | Болт I | |
| 8 | 93142/150GY-3A | Шайба II | |
| 9 | 56548/150GY-3А | Втулка болта | |
| 10 | 56549/150GY-3 А | Втулка | |
| 11 | 56551/150GY-3A | Пробка | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T93 | Шайба 6 | |
| 14 | 56500/150GY-3 А | Рабочий цилиндр переднего тормоза | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | GB/T6187.1 | Гайка М6 | |
| 17 | 56560/150GY-3 А | Держатель вспомогательного цилиндра | |
| 18 | Корпус вспомогательного цилиндра | Корпус вспомогательного цилиндра | |
| 19 | Колодки тормозные | Колодки тормозные заднего колеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
