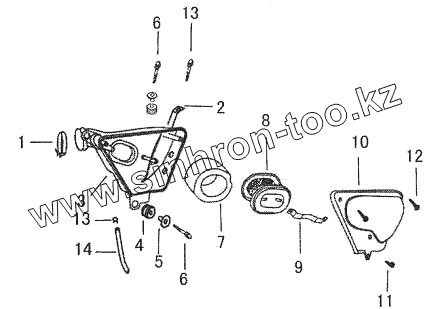

Каталог запасных частей к технике: ЗиД LF-200GY-5. Воздухоочиститель
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17140/200GY-2 | Хомут воздухоочистителя | |
| 2 | 17910/125GY | Опора воздухоочистителя | |
| 3 | 17110/200GY-2 | Корпус воздухоочистителя | |
| 4 | 17186/125GY | Резиновая втулка воздухоочистителя | |
| 5 | 93553/125GY | Шайба втулки | |
| 6 | GB/T16674.1 | Болт М6х25 | |
| 7 | 17120/200GY-2 | Фильтрующий элемент | |
| 8 | 17130/200GY-2 | Сетка | |
| 9 | 17122/200GY-2 | Опора | |
| 10 | 17181/200GY-2 | Крышка воздухоочистителя | |
| 11 | GB/T845 | Винт 4.2х16 | |
| 12 | GB/T845 | Винт 4.2х16 | |
| 13 | 17283/125GY | Зажим рукава | |
| 14 | 17281/125GY | Перепускная трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
