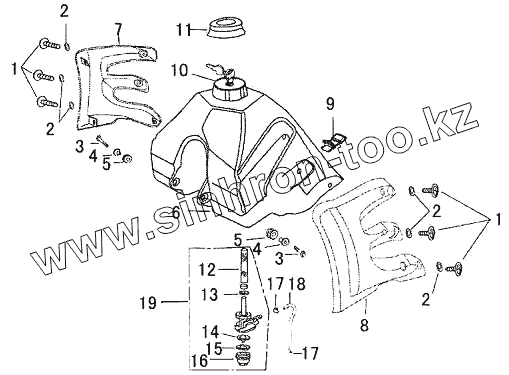

Каталог запасных частей к технике: ЗиД LF-200GY-5. Топливный бак
1
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93311/125GY | Винт | |
| 2 | 43951/150GY-3A | Резиновое кольцо | |
| 3 | GB/T16674.1 | Болт М6х25 | |
| 4 | 16955 | Манжета | |
| 5 | 16951 | Резиновая прокладка бака | |
| 6 | 16610 | Топливный бак | |
| 7 | 43541 | Накладка бака, правая | |
| 8 | 43545 | Накладка бака, левая | |
| 9 | 16990 | Крепление топливного бака | |
| 10 | 48200/150GY-3 А | Замок бака | |
| 11 | 16523/200GY-2(E) | Крышка замка топливного бака | |
| 12 | 16812/125GY | Фильтрующий элемент | |
| 13 | 16813/125GY | Кольцо круглого сечения | |
| 14 | 16815/125GY | Уплотнение | |
| 15 | 16823/125GY | Фильтрующий элемент | |
| 16 | 16822/125GY | Закрытие топливного бака | |
| 17 | 16832/125-3 | Хомут рукава | |
| 18 | 16831/125-3 | Топливопровод | |
| 19 | 16810/125GY | Топливный кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
