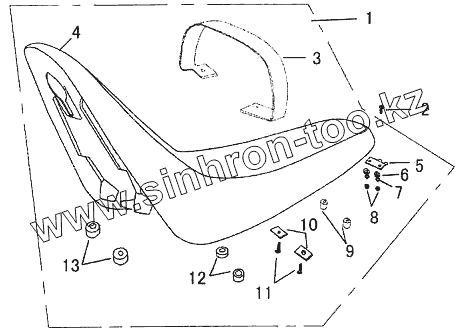

Каталог запасных частей к технике: ЗиД LF-200GY-5. Седло
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 44100 | Сиденье в сборе | |
| 2 | 93311 | Винт | |
| 3 | 44410 | Стяжной ремень седла | |
| 4 | 44110 | Седло | |
| 5 | 44121 | Соединительная пластина седла | |
| 6 | GB/T97.1 | Шайба 6 | |
| 7 | GB/T93 | Шайба 6 | |
| 8 | GB/T6170 | Гайка М6 | |
| 9 | 44185 | Задняя упругая прокладка | |
| 10 | 44412 | Шайба | |
| 11 | GB/T5783 | Болт M6х20 | |
| 12 | 44184 | Центральная подкладка седла | |
| 13 | 44183 | Передняя подкладка седла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
