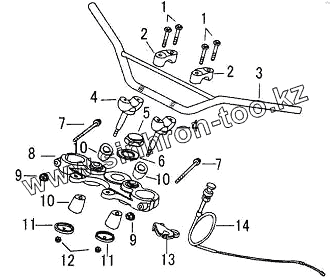

Каталог запасных частей к технике: ЗиД LF-200GY-5. Руль
1
1
2
2
3
4
4
5
6
7
7
8
9
9
10
10
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T16674.1 | Болт М6х25 | |
| 2 | 47151/150GY-3A | Крышка кронштейна | |
| 3 | 47111/150GY-3A | Руль | |
| 4 | 47120/150GY-3A | Кронштейн крепления руля | |
| 5 | 93216/150GY-3A | Контргайка I | |
| 6 | 93241/150GY-3A | Гайка траверсы | |
| 7 | GB/T16674.1 | Болт М6х25 | |
| 8 | 51311/150GY-3A | Верхняя траверса | |
| 9 | GB/T6177.1 | Гайка М6 | |
| 10 | 47125/150GY-3A | Резиновая деталь | |
| 11 | 47186/150GY-3A | Шайба | |
| 12 | GB/T6177.1 | Гайка М6 | |
| 13 | 46935/125GY | Кронштейн троса воздушной заслонки | |
| 14 | 46350/125GY | Трос обогатителя | |
| 15 | Кронштейн руля | Кронштейн руля в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
