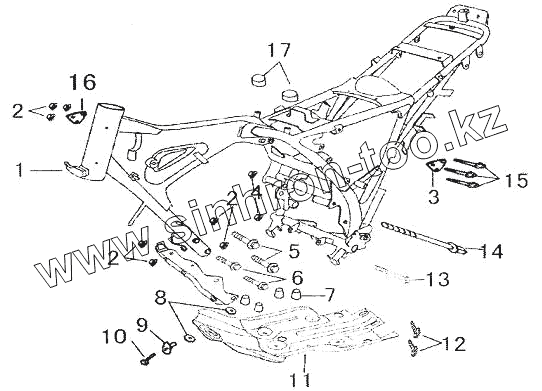

Каталог запасных частей к технике: ЗиД LF-200GY-5. Рама II
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41100 | Рама | |
| 2 | GB/T6187.1 | Гайка М6 | |
| 3 | 42741/200GY-2 | Пластина двигателя, верхняя, левая | |
| 4 | GB/T6187.1 | Гайка М6 | |
| 5 | GB/T16674.1 | Болт М6х25 | |
| 6 | GВ/Т16674.1 | Болт M8х55 | |
| 7 | 43948/125GY | Упругая прокладка | |
| 8 | 43946/125GY | Резиновая втулка | |
| 9 | 43947/125GY | Втулка | |
| 10 | GB/T5782 | Болт M8х35 | |
| 11 | 43333/150GY-3A | Поддон нижний | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T16674.1 | Болт М6х25 | |
| 14 | GB/T16674.1 | Болт М6х25 | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | 42731/150GY-3A | Пластина двигателя верхняя, правая | |
| 17 | 16995 | Упругая прокладка топливного бака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
