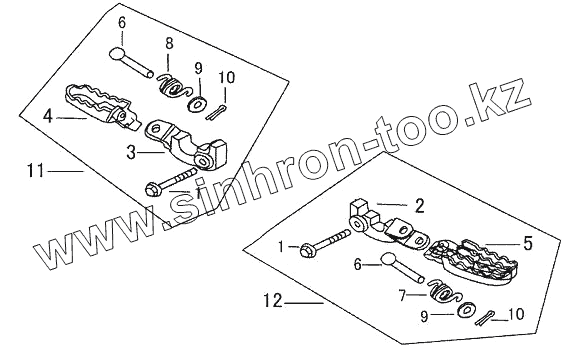

Каталог запасных частей к технике: ЗиД LF-200GY-5. Подножка водителя II
1
1
2
3
4
5
6
6
7
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5782 | Болт M8х35 | |
| 2 | 42421/150GY-3A | Кронштейн подножки, левый | |
| 3 | 42321/150GY-3A | Кронштейн подножки, правый | |
| 4 | 42381/150GY-3A | Подножка водителя правая | |
| 5 | 42481/150GY-3A | Подножка водителя левая | |
| 6 | GB/T882 | Штифт 8х40 | |
| 7 | 42422/150GY-3А | Возвратная пружина подножки, левая | |
| 8 | 42322/150GY-3А | Возвратная пружина подножки , правая | |
| 9 | GB/T848 | Шайба 8 | |
| 10 | GB/T91 | Шплинт 3.2х20 | |
| 11 | 42310/150GY-3A | Подножка водителя в сборе, правая | |
| 12 | 42410/150GY-3A | Подножка водителя в сборе, левая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
