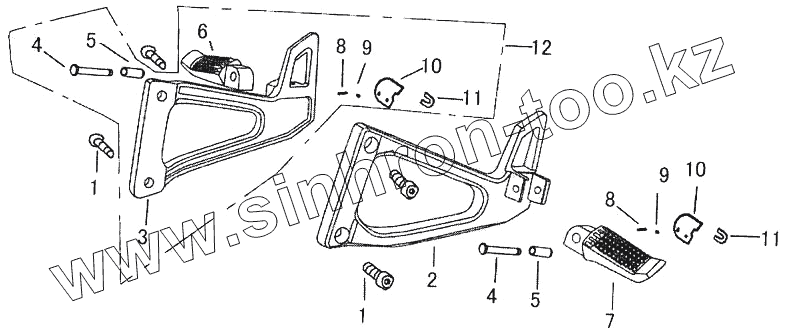

Каталог запасных частей к технике: ЗиД LF-200GY-5. Подножка пассажира
1
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T70.1 | Винт | |
| 2 | 42961/150GY-3A | Кронштейн подножки пассажира, левый | |
| 3 | 42951 | Кронштейн подножки пассажира, правый | |
| 4 | 93721/150GY-3A | Штифт | |
| 5 | 42515/150GY-3A | Втулка подножки пассажира | |
| 6 | 42511/150GY-3A | Подножка пассажира, правая | |
| 7 | 42611/150GY-3А | Подножка пассажира, левая | |
| 8 | 42513/150GY-3A | Пружина | |
| 9 | 42514/150GY-3A | Шарик | |
| 10 | 42512/150GY-3A | Пластина | |
| 11 | GB/T896 | Пружинящее стопорное кольцо 6 | |
| 12 | 42510/150GY-3A | Подножка пассажира правая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
