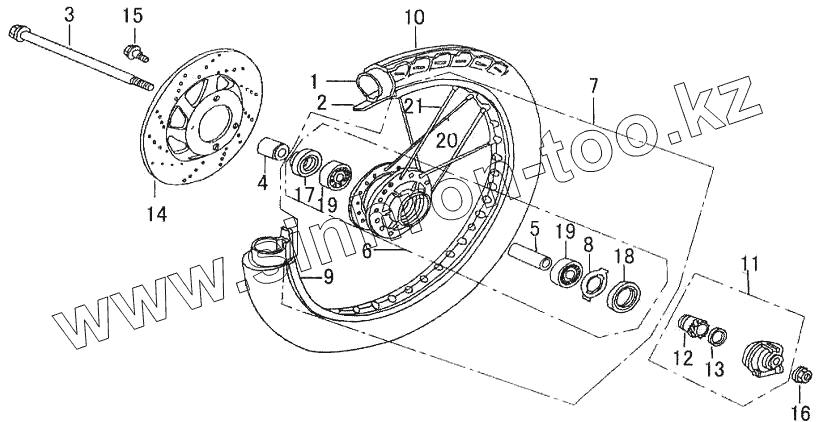

Каталог запасных частей к технике: ЗиД LF-200GY-5. Переднее колесо в сборе (241004192701)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T7036.2 | Камера | |
| 2 | 54881/150GY-3A | Ободная лента переднего колеса | |
| 3 | 54911/150GY-3A | Ось переднего колеса | |
| 4 | 54912/150GY-3A | Втулка переднего колеса, правая | |
| 5 | 54281/150GY-3A | Распорная втулка переднего колеса | |
| 6 | 54100/150GY-3А | Ступица переднего колеса в комплекте | |
| 7 | 54600/150GY-3А | Обод переднего колеса в комплекте | |
| 8 | 55581/150GY-3A | Фиксатор спидометра | |
| 9 | 54611/150GY-3A | Обод переднего колеса | |
| 10 | GB/T2983 | Покрышка 2.75-21 | |
| 11 | 55500/150GY-3А | Редуктор спидометра | |
| 12 | 55511/150GY-3A | Ведущая шестерня спидометра | |
| 13 | 93543/150GY-3A | Шайба | |
| 14 | 56311/150GY-3A | Тормозной диск | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | GB/T6187.2 | Гайка M12х1.25 | |
| 17 | GB/T9877.1 | Сальник 23х37х7 | |
| 18 | 54284/150GY-3А | Пыльник | |
| 19 | GB/T276 | Подшипник 6301 | |
| 20 | 54630/150GY-3А | Спица внутренняя | |
| 21 | 54640/150GY-3А | Спица наружная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
