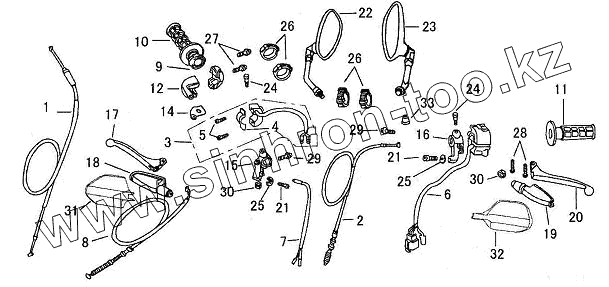

Каталог запасных частей к технике: ЗиД LF-200GY-5. Органы управления I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46300/125GY | Трос дросселя | |
| 2 | 46200/125GY | Трос сцепления | |
| 3 | 35100/125GY | Переключатель, правый | |
| 4 | 35120/125GY | Кронштейн | |
| 5 | GB/T818 | Винт M5х12 | |
| 6 | 35200/125GY | Переключатель, левый | |
| 7 | 35318/125GY | Провод датчика переднего тормоза | |
| 8 | 46100/125GY | Трос переднего тормоза | |
| 9 | 47312/125GY | Основание ручки дросселя | |
| 10 | 47311/125GY | Ручка правая | |
| 11 | 47411/125GY | Ручка левая | |
| 12 | 46931/125GY | Верхнее закрытие основания | |
| 13 | 46932/125GY | Нижнее закрытие основания | |
| 14 | 46934/125GY | Кронштейн троса дросселя | |
| 15 | 47512/125 GY | Кронштейн переднего рычага | |
| 16 | 47600/125GY | Кронштейн рычага сцепления | |
| 17 | 47511/125GY | Рычаг переднего тормоза | |
| 18 | 46143/125GY | Чехол троса рычага переднего тормоза | |
| 19 | 46243/125GY | Чехол рычага сцепления | |
| 20 | 47611/125GY | Рычаг сцепления | |
| 21 | 46316/125GY | Регулировочный болт I | |
| 22 | 97100/50QGY | Зеркало, правое | |
| 23 | 97200/50QGY | Зеркало, левое | |
| 24 | 93721 | Болт фиксирующий | |
| 25 | 93242/125GY | Контргайка | |
| 26 | 32911/125GY | Стяжной хомут | |
| 27 | GB/T818 | Винт M5х12 | |
| 28 | GB/T818 | Винт M5х12 | |
| 29 | GB/T818 | Винт M5х12 | |
| 30 | GB/T6187.1 | Гайка М6 | |
| 31 | 47321/125GY | Щиток, правый | |
| 32 | 47421/125GY | Щиток, левый | |
| 33 | 93217/125GY | Контргайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
