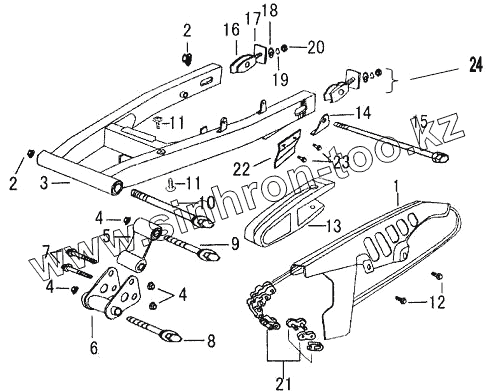

Каталог запасных частей к технике: ЗиД LF-200GY-5. Маятник
1
2
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61311/150GY-3A | Кожух цепи | |
| 2 | GB/T6187.2 | Гайка M12х1.25 | |
| 3 | 61000 | Маятник | |
| 4 | GB/T6187.2 | Гайка M12х1.25 | |
| 5 | 62620/150GY-3А | Соединительное звено | |
| 6 | 62610/150GY-3A | Рычаг амортизатора | |
| 7 | GB/T16674.2 | Болт M12х1.25х80 | |
| 8 | GB/T16674.2 | Болт M12х1.25х80 | |
| 9 | GB/T16674.2 | Болт M12х1.25х80 | |
| 10 | 61951 | Ось маятника | |
| 11 | GB/T818 | Винт M5х12 | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 61491/150GY-3A | Накладка цепи | |
| 14 | 61422/150GY-3A | Упор регулятора цепи | |
| 15 | 64911/150GY-3A | Ось заднего колеса | |
| 16 | 61411/150GY-3A | Кронштейн натяжения цепи | |
| 17 | 61421/150GY-3A | Стопор регулятора цепи | |
| 18 | GB/T97.1 | Шайба 6 | |
| 19 | GB/T93 | Шайба 6 | |
| 20 | GB/T6170 | Гайка М6 | |
| 21 | GB/T14212 | Цепь привода | |
| 22 | 61371 | Направляющая цепи | |
| 23 | GB/T16674.1 | Болт М6х25 | |
| 24 | Кронштейн | Кронштейн натяжения цепи в сборе |
