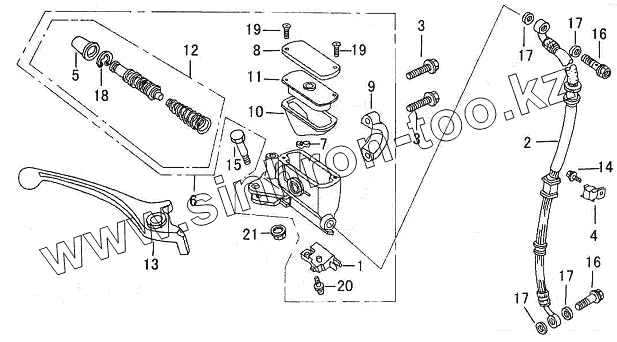

Каталог запасных частей к технике: ЗиД LF-200GY-5. Главный цилиндр переднего тормоза
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 35310/150GY-3A | Датчик сигнала переднего тормоза | |
| 2 | 56700/150GY-3 A | Тормозной шланг | |
| 3 | GB/T 16674.1 | Болт M5х12 | |
| 4 | 56762/150GY-3A | Хомут тормозного шланга | |
| 5 | 56427/150GY-3A | Колпачок плунжера | |
| 6 | 56400/150GY-3A | Главный цилиндр переднего тормоза | |
| 7 | 56424/150GY-3A | Защитное приспособление | |
| 8 | 56423/150GY-3A | Крышка главного цилиндра | |
| 9 | 56422/150GY-3 A | Кронштейн крепления главного цилиндра | |
| 10 | 56426/150GY-3A | Диафрагма | |
| 11 | 56425/150GY-3А | Прокладка | |
| 12 | 56430/150GY-3А | Плунжер | |
| 13 | 47511/150GY-3А | Рычаг переднего тормоза | |
| 14 | GB/T 16674.1 | Болт M5х12 | |
| 15 | 93721 | Болт фиксирующий | |
| 16 | GB/T16674.1 | Болт М6х25 | |
| 17 | GB/T97.1 | Шайба 6 | |
| 18 | GB/T896 | Пружинящее стопорное кольцо 6 | |
| 19 | GB/T819.1 | Винт М6х12 | |
| 20 | GB/T9074.1 | Винт M4х12 | |
| 21 | GB/T6187.1 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
